Meshtastic Map Tiles Generator
tdeck-maps ist ein Python-Skript, das Kartenkacheln für das LILYGO T‑Deck herunterlädt und die Ordnerstruktur erzeugt, die Meshtastic auf diesem Gerät erwartet. Das T‑Deck ist ein Meshtastic-Gerät mit eingebautem Display und Tastatur – tdeck-maps bereitet Offline-Karten speziell für dieses Gerät auf.
Installation
Python 3.8 oder neuer wird benötigt.
Debian / Ubuntu
sudo apt install python3 python3-pip python3-pil python3-requests
Skript
Lade das Archiv von GitHub herunter, entpacke es und starte das Skript aus dem entpackten Ordner:
python3 meshtastic_tiles.py --help
Bedienung
Das Skript unterstützt zwei Modi: manuelle Koordinaten oder automatische Auflösung per Städtenamen.
Kartenausschnitt per Koordinaten
Nord-, Süd-, Ost- und Westgrenzen legen den Kartenausschnitt fest. Beispiel für Grevenbroich und Umgebung:
python3 meshtastic_tiles.py --coords \
--north 51.15 --south 51.00 \
--east 6.75 --west 6.50 \
--min-zoom 12 --max-zoom 15 \
--source osm \
--output-dir grevenbroich_tiles
Kartenausschnitt per Städtenamen
python3 meshtastic_tiles.py \
--cities "Köln; Düsseldorf; Bonn; Aachen; Solingen" \
--buffer 25 \
--min-zoom 8 --max-zoom 12 \
--source osm \
--output-dir meshrheinland_tiles
--buffer 25 vergrößert den Kartenausschnitt um 25 km in alle Richtungen – so wird nicht nur das Stadtzentrum, sondern auch das Umland erfasst.
Browser-Oberfläche

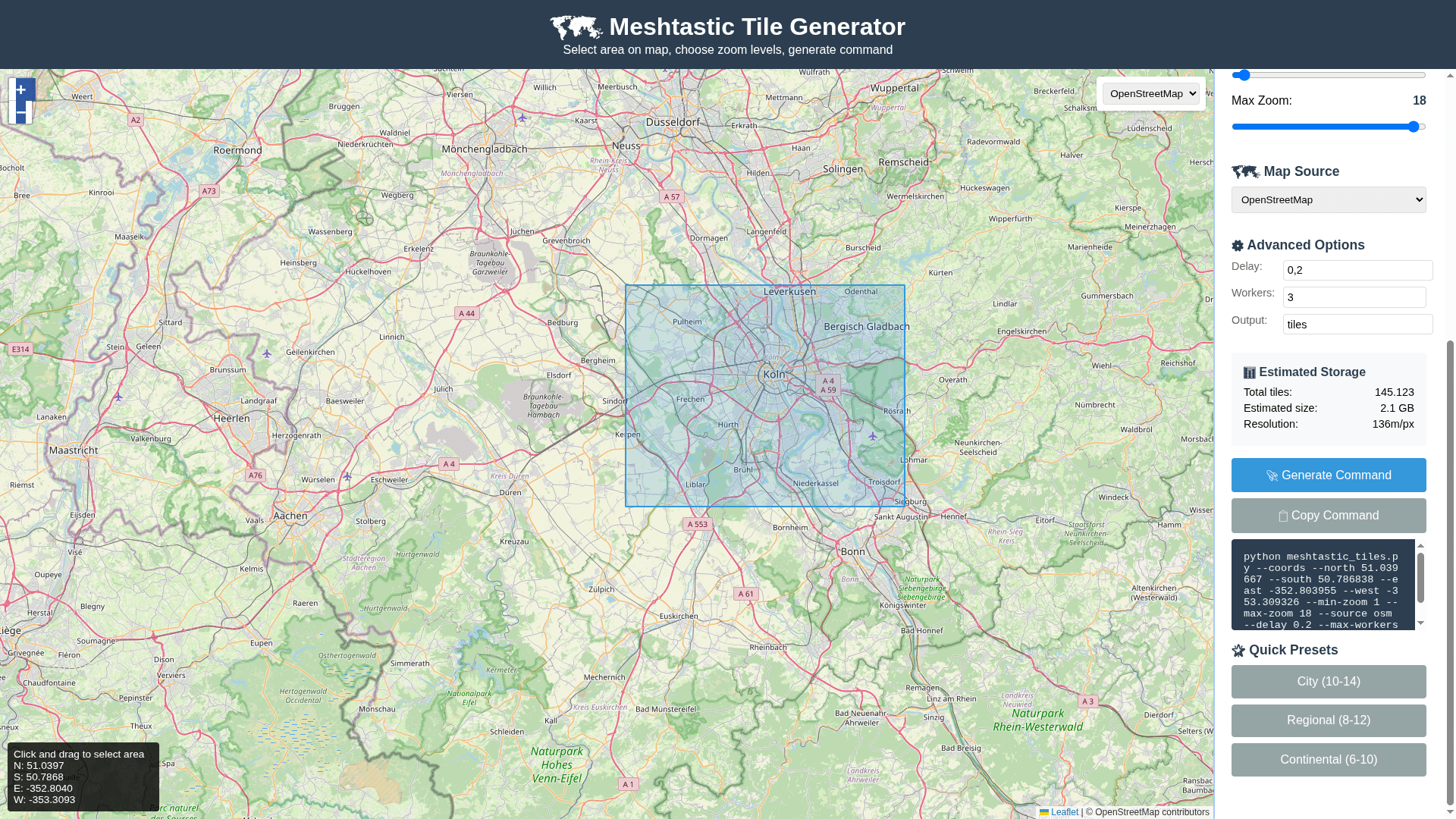

Im Archiv liegt maps.html, die sich direkt im Browser öffnen lässt. Dort wählst du den Kartenausschnitt per Klick, setzt die Zoomstufen und lässt dir den passenden Befehl generieren.
Auf das T-Deck übertragen
Kopiere den erzeugten Ordner nach /sdcard/maps/ auf der microSD-Karte (z. B. /sdcard/maps/grevenbroich/). Auf dem Gerät: Settings → Maps → Offline Maps aktivieren → Map Style auswählen. Der Map Style entspricht dem Ordnernamen unter /maps/.
Vordefinierte Kartenausschnitte
| Gebiet | Nord | Süd | Ost | West | |
|---|---|---|---|---|---|
| Bergisches Land | 51.35 | 50.85 | 7.60 | 6.90 | Solingen, Wuppertal, Remscheid |
| NRW | 52.55 | 50.30 | 9.50 | 5.50 | Ruhrgebiet, Rheinland, Münsterland, OWL, Sauerland |
| Rheinland | 51.80 | 50.30 | 7.90 | 5.60 | Köln, Düsseldorf, Bonn, Aachen, Niederrhein |
| Rhein‑Kreis Neuss | 51.30 | 51.00 | 6.80 | 6.50 | Grevenbroich, Neuss, Dormagen, Korschenbroich |
| Ruhrgebiet | 51.70 | 51.30 | 7.80 | 6.40 | Essen, Dortmund, Bochum, Duisburg, Gelsenkirchen |
Parameter
| Parameter | Beispiel | Beschreibung |
|---|---|---|
--coords | (Flag) | Modus für manuelle Koordinaten (Nord/Süd/Ost/West erforderlich) |
--north | 52.55 | Nördliche Grenze des Kartenausschnitts |
--south | 50.30 | Südliche Grenze |
--east | 9.50 | Östliche Grenze |
--west | 5.50 | Westliche Grenze |
--city | "Köln" | Kartenausschnitt automatisch für eine Stadt berechnen |
--cities | "Köln; Düsseldorf" | Kartenausschnitt für mehrere Städte (Semikolon-getrennt) |
--buffer | 20 | Kartenausschnitt um angegebene Kilometer in alle Richtungen erweitern |
--min-zoom | 8 | Niedrigster Zoomlevel (grob, wenige Kacheln) |
--max-zoom | 12 | Höchster Zoomlevel (detailliert, viele Kacheln) |
--source | osm | Kartenquelle: osm, satellite, terrain, cycle |
--output-dir | nrw_tiles | Zielordner für die Kacheln |
--delay | 0.2 | Wartezeit zwischen Downloads (schont Tile-Server) |
--max-workers | 3 | Anzahl paralleler Downloads |
--sample-only | (Flag) | Nur eine Testkachel herunterladen |
Kartenquellen
| Wert | Kartenstil | Beschreibung |
|---|---|---|
osm | Straßenkarte | OpenStreetMap-Standardkarte |
satellite | Satellitenbilder | Luftbilder (ArcGIS World Imagery), höherer Speicherbedarf |
terrain | Topografisch | Höhenlinien und Geländeformen |
cycle | Fahrradkarte | Thunderforest Cycle Map mit Radwegen und Routen |
