Paketstruktur
Diese Seite erklärt den Aufbau eines MeshCore-Pakets auf Bit- und Byte-Ebene – vom LoRa-Funkpaket bis zum Mesh-Protokoll.
Zwei Schichten: LoRa vs. Mesh
Ein MeshCore-Paket besteht aus zwei ineinander geschachtelten Protokoll-Schichten:
1. LoRa Physical Layer
Der LoRa-Chip (z.B. SX1262, SX1276, LLCC68) fügt automatisch hinzu:
| Komponente | Größe | Hinzugefügt von | Beschreibung |
|---|---|---|---|
| Preamble | konfigurierbar | LoRa-Chip | Synchronisation der Empfänger |
| LoRa Header | 0-20 Bits | LoRa-Chip | Explicit/Implicit Mode, Coding Rate |
| Payload | variabel | Firmware | Das Mesh-Paket (siehe unten) |
| CRC-16 | 2 Bytes | LoRa-Chip | Hardware-Checksumme über Payload |
Der LoRa-Chip prüft die CRC-16 automatisch. Nur fehlerfreie Pakete werden an die Firmware übergeben. setCRC(1) aktiviert dies in der Firmware.
2. Mesh Protocol Layer
Das Mesh-Paket innerhalb des LoRa-Payloads hat folgende Struktur:
Detaillierte Frame-Struktur
Minimales Frame (ohne Transport Codes, ohne Path)
Frame-Struktur:
Header-Byte im Detail:
Bit-Layout:
Bit: 7 6 5 4 3 2 1 0
┌───┬───┬───┬───┬───┬───┬───┬───┐
│Ver│Ver│ Type │ Type │RT │RT │
└───┴───┴───┴───┴───┴───┴───┴───┘
└─┬─┘ └────┬────┘ └──┬──┘
Payload Payload Route
Version Type Type
(2 Bits) (4 Bits) (2 Bits)
Gesamtlänge in Bytes: 2 + Payload-Länge
Vollständiges Frame (mit Transport Codes und Path)
Frame-Struktur:
Beispiel mit 3 Hops:
Beispiel-Bytes:
Byte 0: Header
Byte 1-2: Transport Code 1 (16-bit, Little Endian)
Byte 3-4: Transport Code 2 (16-bit, Little Endian)
Byte 5: Path Length (z.B. 0x03 für 3 Hops)
Byte 6-8: Path (3 Node-Hashes à 1 Byte)
Byte 9+: Payload
Gesamtlänge in Bytes: 6 + Path-Länge + Payload-Länge
Längenbestimmung
Das Mesh-Protokoll speichert keine explizite Payload-Länge. Diese wird implizit berechnet.
Formel:
payload_len = total_frame_len - header_size - transport_codes_size - 1 - path_len
Beispiele
Beispiel 1: Advertisement eines Repeaters
Ein Repeater in Bonn-Hardtberg sendet ein Advertisement (FLOOD-Routing):
Vollständiger Frame (131 Bytes):
1100FE5616140E71B9E01E5DA75103F56550FFFD78C7DE35CEB30161401CD3A155990B7C5F69FC2DE8FE34DE983DED22BD24A7866A258D823DA714654926A9EDEB54C23EFD990FF25FB22C2B74E0C30177AEB7635CC5CB03CA65BD59A407B891F976FE883D0C9232D1050372946B00442D424E2D353331323320486172647462657267
Farbige Byte-Range-Übersicht:
Hex-Breakdown mit Byte-Positionen:
| Bytes | Feld | Hex-Wert |
|---|---|---|
| 0 | Header | 11 |
| 1 | Path Length | 00 |
| 2-33 | Public Key | FE5616140E71B9E01E5DA75103F56550FFFD78C7DE35CEB30161401CD3A15599 |
| 34-37 | Timestamp | 0B7C5F69 |
| 38-101 | Signature | FC2DE8FE34DE983DED22BD24A7866A258D823DA714654926A9EDEB54C23EFD990FF25FB22C2B74E0C30177AEB7635CC5CB03CA65BD59A407B891F976FE883D0C |
| 102 | App Flags | 92 |
| 103-106 | Latitude | 32D10503 |
| 107-110 | Longitude | 72946B00 |
| 111-130 | Node Name | 442D424E2D353331323320486172647462657267 |
Dekodierte Werte:
| Feld | Roh-Wert | Dekodiert |
|---|---|---|
| Header | 0x11 | FLOOD (0x01) + ADVERT (0x04) + Version 1 |
| Path Length | 0x00 | 0 Bytes (kein Pfad bei FLOOD) |
| Public Key | 32 Bytes | Ed25519 Public Key (Node-Identität) |
| Timestamp | 0B7C5F69 (LE) | 1767865355 = 2026-01-08 09:42:35 UTC |
| Signature | 64 Bytes | Ed25519-Signatur über (PubKey + Timestamp + AppData) |
| App Flags | 0x92 = 10010010 | Repeater ✓, Location ✓, Name ✓ |
| Latitude | 32D10503 (LE) | 50712882 → 50.712882° N |
| Longitude | 72946B00 (LE) | 7050354 → 7.050354° E |
| Node Name | ASCII-Hex | "D-BN-53123 Hardtberg" (20 Zeichen) |
Header-Bit-Dekodierung:
App Data Flags (0x92 = 10010010 binär):
Standort:
- Koordinaten: 50.712882°N, 7.050354°E
- Ort: Bonn-Hardtberg, Deutschland (Rheinland)
- Postleitzahl: D-BN-53123
- Node-Typ: Repeater mit GPS und Name

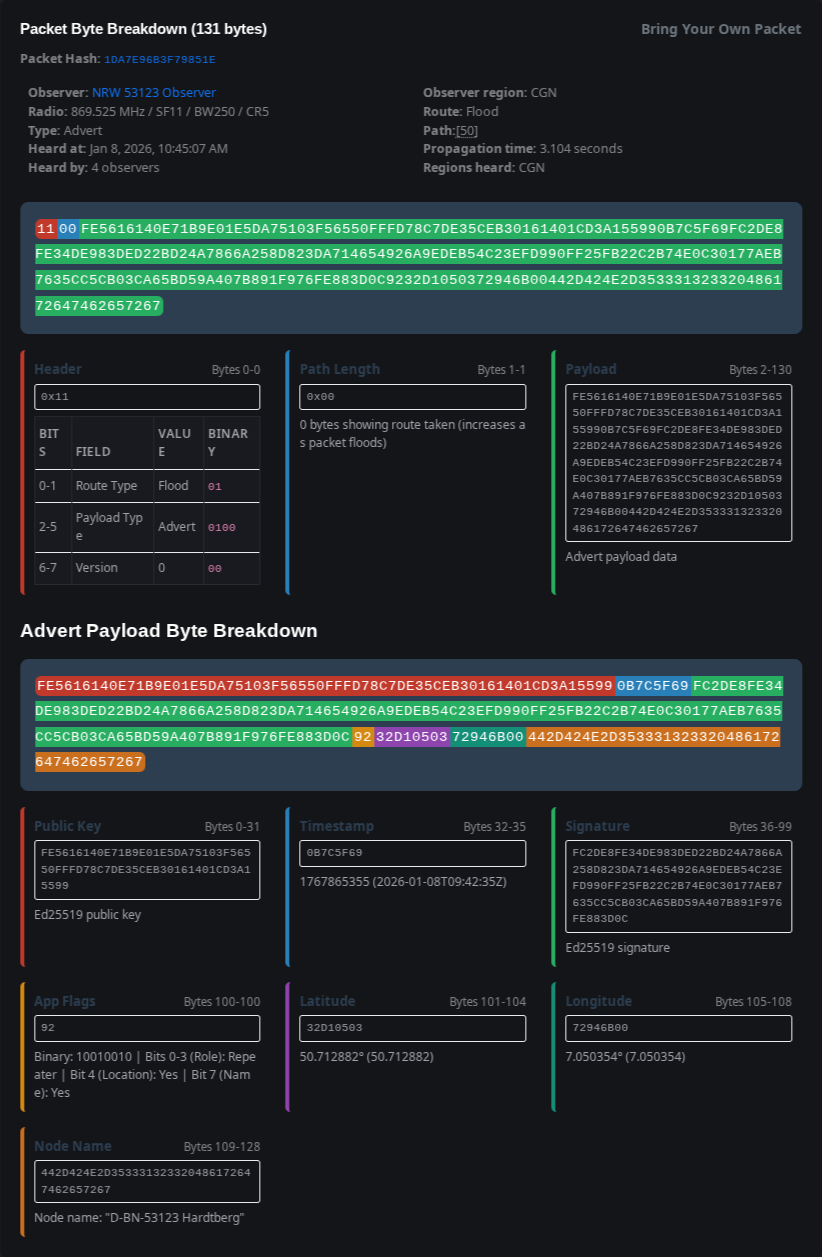

Visualisierung im MeshCore Analyzer:
Dieser Screenshot zeigt die detaillierte Paket-Analyse mit Byte-für-Byte-Breakdown und farbcodierter Darstellung aller Felder.
Beispiel 2: Text Message "Hallo Ulli!"
Eine echte Textnachricht an Ulli mit dem Inhalt "Hallo Ulli!" direkt übermittelt ohne Hops:
Vollständiger Frame (22 Bytes):
0A004F37CD40E201D82228058A434BF27B926B6F43F7
Farbige Byte-Range-Übersicht:
Hex-Breakdown mit Byte-Positionen:
| Bytes | Feld | Hex-Wert |
|---|---|---|
| 0 | Header | 0A |
| 1 | Path Length | 00 |
| 2 | Dest Hash | 4F |
| 3 | Source Hash | 37 |
| 4-5 | MAC | CD40 |
| 6-21 | Ciphertext | E201D82228058A434BF27B926B6F43F7 |
Dekodierte Werte:
| Feld | Roh-Wert | Dekodiert |
|---|---|---|
| Header | 0x0A | DIRECT (0x02) + TEXT_MSG (0x02) + Version 1 |
| Path Length | 0x00 | 0 Bytes (keine Repeater, direkte Verbindung) |
| Dest Hash | 0x4F | Empfänger: Ulli (Hash von Public Key) |
| Source Hash | 0x37 | Sender (Hash von Public Key) |
| MAC | 0xCD40 | Message Authentication Code (2 Bytes) |
| Ciphertext | 16 Bytes | Verschlüsselt: Timestamp + Type + "Hallo Ulli!" |
Header-Bit-Dekodierung:
Struktur nach Entschlüsselung:
Nach Entschlüsselung mit ECDH (Ed25519) enthält der Ciphertext:
Nachricht:
- Text: "Hallo Ulli!" (UTF-8, 11 Bytes)
- Type: 0x00 = Plain Text
- Attempt: 0 (erste Übertragung)
Besonderheiten:
- Path Length = 0: Direkte Punkt-zu-Punkt-Verbindung ohne Repeater
- DIRECT Routing: Verwendet vorher gelernten Pfad (in diesem Fall leer = lokale Kommunikation)
- Verschlüsselung: ECDH mit Ed25519-Schlüsseln, nur Empfänger kann entschlüsseln

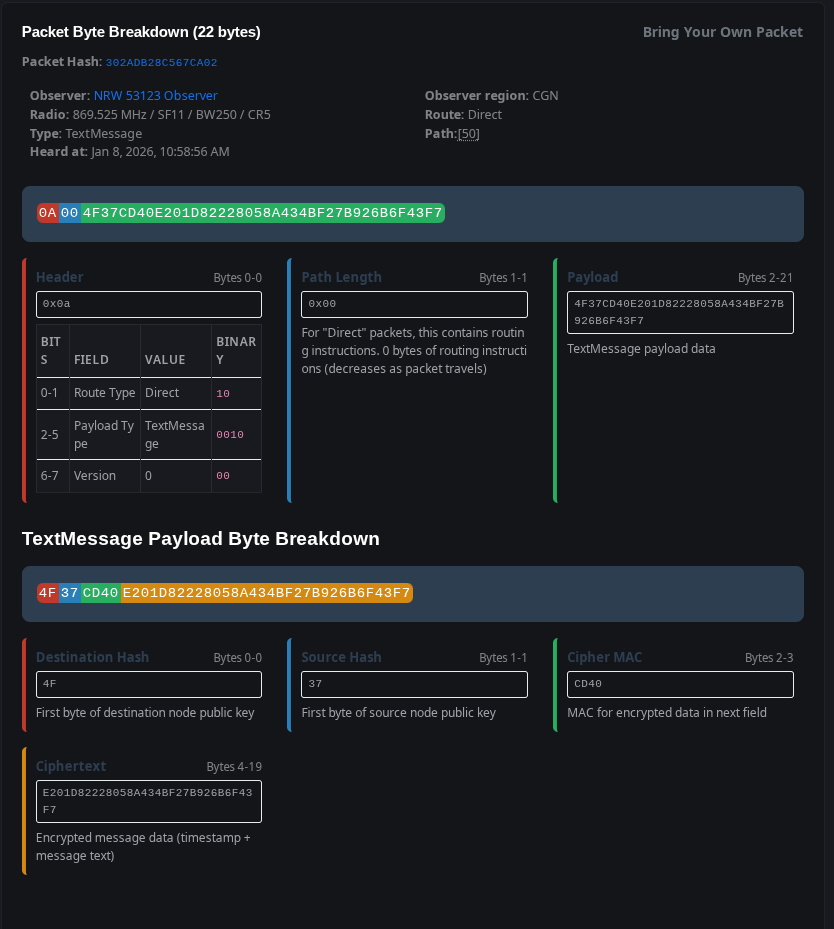

Visualisierung im MeshCore Analyzer:
Dieser Screenshot zeigt die Textnachricht "Hallo Ulli!" mit vollständiger Frame-Dekodierung und verschlüsseltem Payload.
Maximale Frame-Größe
Konstanten (aus MeshCore.h):
#define MAX_PATH_SIZE 64
#define MAX_PACKET_PAYLOAD 184
#define MAX_TRANS_UNIT 255
Berechnung:
Ohne Transport Codes:
1 (Header) + 1 (Path Len) + 64 (Path) + 184 (Payload) = 250 Bytes ✅
Mit Transport Codes:
1 (Header) + 4 (Codes) + 1 (Path Len) + 64 (Path) + 184 (Payload) = 254 Bytes ✅
Checksumme / CRC
Warum keine Mesh-CRC?
Das Mesh-Protokoll hat keine eigene Checksumme, weil:
- LoRa-Hardware-CRC ist bereits aktiv (
setCRC(1)) - LoRa-CRC-16 ist sehr zuverlässig (Hamming-Distanz)
- Nur CRC-valide Frames werden an Firmware übergeben
- Zusätzliche CRC wäre redundant
Frame-Parsing-Ablauf
Header-Bit-Dekodierung
Der Header (1 Byte) kodiert drei Werte:
Bit: 7 6 5 4 3 2 1 0
[Ver ][ Type ][ RT ]
RT = Route Type (2 Bits)
Type = Payload Type (4 Bits)
Ver = Payload Version (2 Bits)
Beispiel: Header = 0x0A (binär: 00001010)
0 0 0 0 1 0 1 0
[0 0][0 1 0 0][1 0]
Ver=0 Type=4 RT=2
- Route Type:
10= DIRECT (0x02) - Payload Type:
0100= ADVERT (0x04) - Version:
00= Version 1 (0x00)
Umgekehrt kodieren:
header = (route_type & 0x03) // Bits 0-1
| ((payload_type & 0x0F) << 2) // Bits 2-5
| ((version & 0x03) << 6); // Bits 6-7
Zusammenfassung
| Aspekt | Wert |
|---|---|
| Minimale Frame-Größe | 2 Bytes (Header + Path-Len=0 + leere Payload) |
| Maximale Frame-Größe | 254 Bytes (mit Transport Codes) |
| Checksumme | LoRa-Hardware-CRC-16 (automatisch) |
| Längenbestimmung | Implizit: payload_len = total - overhead |
| Header-Größe | 1 Byte (Route, Type, Version) |
| Optionale Felder | Transport Codes (4 Bytes), Path (0-64 Bytes) |
MeshCore nutzt jeden Byte effizient: Keine Padding-Bytes, keine redundanten Längenfelder, keine doppelte Checksumme.
